TPE注塑出现气泡空洞的原因有哪些?

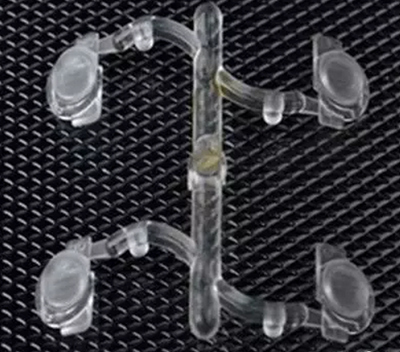

TPE气泡和空洞大多是指成型制件厚壁内部产生的空隙，因注射成型先冷凝固化的是成型制件的外壳，相对整个制件来说熔料数量不足，由此产生真空孔洞，一般发生在制品厚的地方和注口料处。称之为气泡或空洞，一般说来，如果在开模瞬间已发现存在气泡是属于气体干扰问题。真空泡的形成是由于充注进塑料不足或压力较低。在模具的急剧冷却作用下，与型腔接触的熔料牵扯，造成体积损失的结果。从这个意义来说，气泡这一叫法不恰当，至少在成型后瞬间孔洞中没有进入空气。这种原因产生的气泡不能说不是成型制件的缺陷，但作为不透明制件或着色制件使用，大多数是不成问题的。但是，必须消除透明制件及直浇口成型主浇道根部的气泡。

1、注塑机方面：（同缩痕相似）

2、模具方面：厚壁部位

3、工艺方面：这与压缩不足产生缩痕的原因相同。因此需加大主浇道、浇道及浇口直径，降低熔料温度，升高模具温度，使用流动性差的塑料，保证充足的注射和保压时间，降低注射速度。可是，对于厚壁制件及结晶性塑料，即使采取必要的措施，大多数仍不能消除空洞。非透明制件产生几个缩孔还没有什么妨碍，对于不允许有气泡的制件，可不考虑缩孔，要使内部不产生气泡，可在壁厚部位末充分硬化之前脱模，然后浸在温水中缓慢冷却，这种方法对防止气泡有时还是有效的。出于这种原因的气泡与冷却不均匀产生缩孔的原因完全相同。因此，防止缺陷的方法也完全相同，消除气泡从理论上来说也是困难的。因此，重要的是避免将所需制件设计成易产生气泡的形状。在温水中缓冷也是有效的。

4、塑料方面：TPE塑料中含有水分或挥发成分、以及塑料或添加成分在料筒内分解产生气体时，随着熔料一起被注入型腔内就造成气泡。由于挥发成分或水分而产生气泡时，在充分干燥原料的同时，可通过提高背压及充分冷却料斗下部来改善料筒内的排气，即可消除气泡。过热分解时、降低熔料温度、并缩短熔料在料筒内的滞留时间即可消除气泡。

5.有些TPE塑料制件在成型脱模后，很快在金属嵌件的背面或在特别厚的部位出现肿胀或鼓泡。这是因为未完全冷却硬化的塑料在内压力的作用下释放气体膨胀造成。

解决措施：

1．有效的冷却。降低模温，延长开模时间，降低料的干燥与加工温度。

2．降低充模速度，减少成形周期，减少流动阻力。

3．提高保压压力和时间。

4．改善制件壁面太厚或厚薄变化大的状况。
